iM881主板采用RK3288 Cortex-A17四核應用處理器，主頻高達1.8GHz，內部集成Mali-T764 GPU，支持4K、H.265硬件解碼。主板設計LVDS、eDP、HDMI等用于人機交互的液晶顯示屏接口，完全適用于數字標牌、廣告機、智能自助終端、零售售貨機、工控主機、金融POS機、觸摸查詢機、智能數字餐牌等產品的應用。
此款主板專門針對嵌入式應用進行嚴格選材和設計，緊湊的尺寸和超薄特性非常方便集成到整機中，為最終的產品帶來流暢的體驗和超強的性能，可應用于數字標牌、觸摸互動、消費電子、娛樂系統等行業。
iM881的系統功能/接口特性如下表所示：
功能/接口 | 詳細描述 |
CPU | RK3288 Cortex A9四核，最高主頻1.8GHz |
DDR | DDR-III 2GB（4GB可選） |
存儲 | 標配16GB EMMC NAND，可擴展至32GB |
LVDS | 30針行業標準雙路LVDS接口，支持VESA/JEITA格式，最高支持1080P輸出 |
eDP | 20針行業標準雙路eDP接口，支持VESA/JEITA格式，最高支持3840P輸出 |
線路輸出 | 支持標準左右聲道線路輸出（WAFER 2.0mm 4P 180度直插座耐高溫） |
功放輸出 | 8歐·5W雙路音頻功放輸出 |
MIC輸入 | 差分MIC輸入（內置WAFER 2.0mm 2P 180度直插座耐高溫） |
USB接口 | 2個外置標準接口（A/F） 2個內置（WAFER 2.0mm 4P 180度直插座耐高溫） 1個OTG Micro USB接口 |
串口 | 2個TTL/RS-232兼容（WAFER 2.0mm 4P 180度直插座耐高溫） 1個TTL電平，兼容軟件調試用 |
TF卡 | 自彈式TF卡插座，最高支持32GB TF卡 |
攝像頭 | 支持CIF 接口攝像頭 |
WiFi | 內置高性能SDIO接口WiFi模塊，支持IEEE 802.11 b/g/n |
以太網口 | 10/100M自適應以太網，RJ45接口設計 |
背光控制 | 行業標準液晶屏背光控制接口，支持不同背光電壓開關和亮度調節 |
紅外遙控 | 標準紅外遙控接收頭和紅外接收排針接口 |
GPIO | 4路GPIO（WAFER 1.25mm 6P 臥貼耐高溫），可做擴展GPIO用 |
電容觸摸屏 | I2C接口+控制信號 |
實時時鐘 | 超低功耗RTC電路，并可支持定時開關機 |
指示燈 | 上電運行指示燈 |
電源輸入 | 支持9~18V寬電壓直流電源輸入：（WAFER 2.0mm 4P 180度直插座耐高溫）或標準DC插座：5.5*2.0mm |
環境要求 | 工作溫度0°~70°，工作濕度0%~95%（不結露） |
主板尺寸 | 長*寬（165mm*50mm） |
安卓系統 | Android 8.1 |

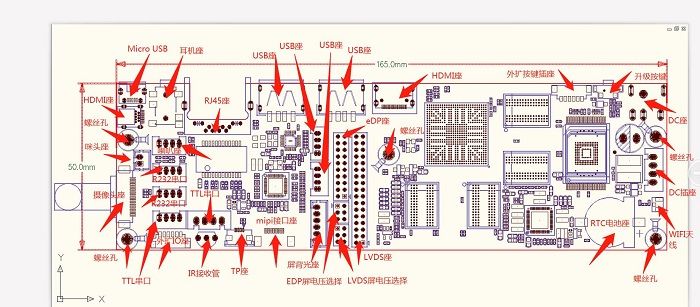

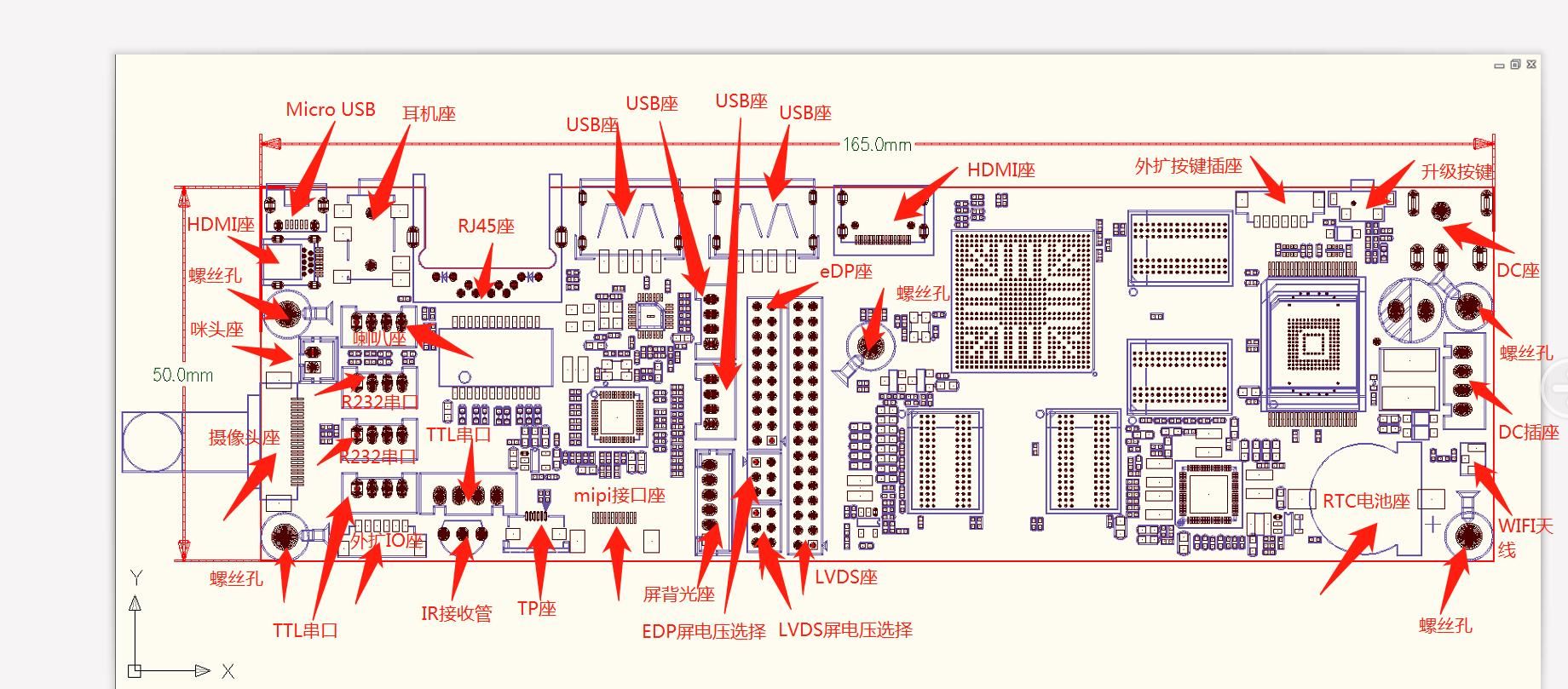

iM881主板主要的接口如下表所示：
位 號 | 功 能 | 規 格 | 定 義 |
JP5 | MIC輸入 | 單排-2.0間距 | 1：MICN、2： MICP |
JK4 | 喇叭接口 | 單排-2.0間距 | 1：L+、2：L-、3：R+、4：R- |
JK9 | 12V電源輸入 | 單排-2.54間距 | 1：12V、2：12V、3：GND、4：GND |
CON1/2 | 驅屏跳線 | 雙排-2.54間距 | 1-6： 12V 、 2-5： 5V、 3-4： 3.3V |
J34 | TF卡座 | 直插插座 | 自彈式TF卡座 |
J1 | 按鍵功能 | 單排-1.25間距 | 詳細定義附后 |
J10 | LVDS輸出 | 雙排-2.0間距 | 詳細定義附后 |
J2 | eDP輸出 | 雙排-2.0間距 | 詳細定義附后 |
JK3 | 功能-調試串口 | 單排-2.0間距 | 1：GND、2：RXD、3：TXD、4：GND |
JK5/7 | USB 2.0排針 | 單排-2.0間距 | 1：5V、2：D-、3：D+、4：GND |
J33 | USB 2.0 OTG | 臥插插座 | Micro USB 標準臥插插座 |
JK1/2 | RS232串口 | 單排-2.0間距 | 1：5V、2：RXD、3：TXD、4：GND |
USB1/2 | USB 2.0插座 | 臥插插座 | USB Type A標準直插插座 |
J35 | 耳機插座 | 臥貼插座 | 31070長頭耳機座 |
IR1 | 紅外遙控插座 | 單排-2.54間距 | 1：IR、2：GND、3：VCC |
J13 | 按鍵IO | 單排-1.25間距 | 1:IO1、2:IO2、3:VCC、4:GND、5:IO3、6:IO4 |
J7 | I2C電容屏 | FPC座-0.5間距 | 1:SDA、2:SCL、3:IRQ、4:RST、5:VCC、6:GND |
J3 | 背光控制 | 單排-2.0間距 | 1-2：GND、3：PWM、4：ON、5-6：12V |
J40 | HDMI輸出 | 臥插插座 | MINI HDMI 19P 標準直插插座 |
J12 | RJ45網口 | 沉板插座 | 標準RJ45以太網口（帶LED燈） |
JK8 | HDMI輸出 | 臥插插座 | MINI HDMI D型 標準直插插座 |

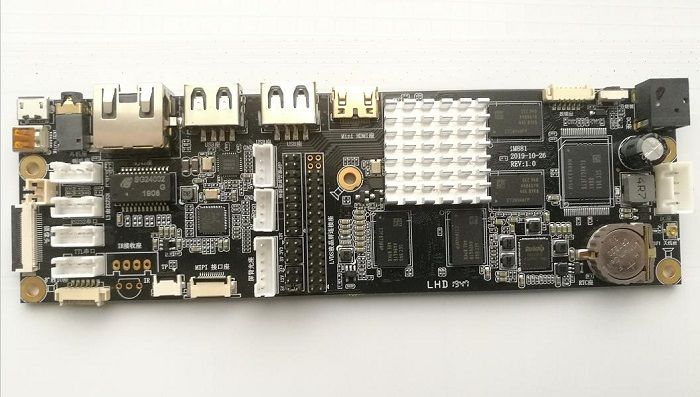

正面實物圖

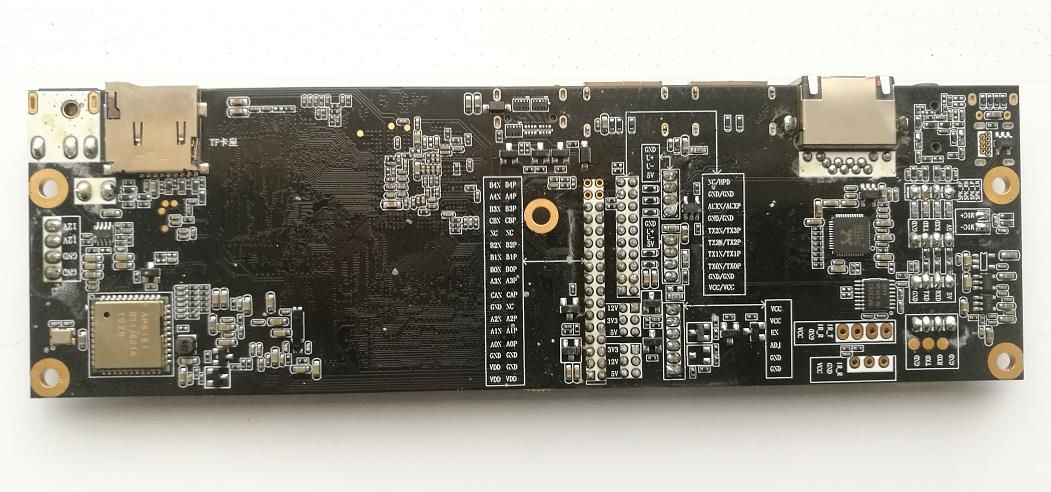

背面實物圖
